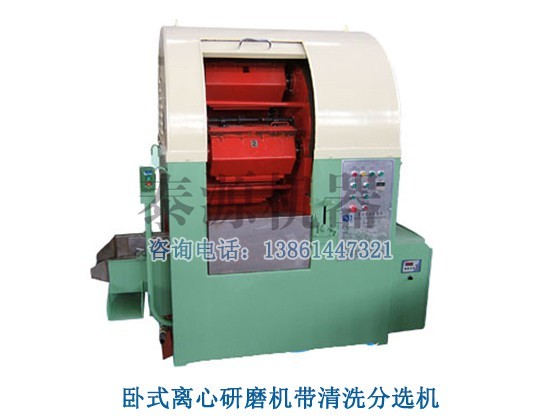

臥式離心研磨機帶清洗分選機:
離心研磨拋光機的原理:采用行星傳動方式,利用離心運動原理。有4個角滾筒裝載于料斗中(料斗固定裝載在轉動盤上)當轉動盤轉動時,滾筒以逆方向轉動。將工件、研磨石、水與拋光助劑放進滾筒后,將滾筒予以固定時,物體被離心力轉動,此時物體受滾筒槽的強壓力,從而使得工件與磨料、助劑產生快速、均勻的摩擦;達到表面處理的要求??焖傺心ス怙棌亩WC工件原有形狀、尺寸不受變化。
離心研磨拋光機的作用:去毛刺拋光機用于中小工件去毛刺、去飛邊、倒棱角、除銹、去氧化皮、電鍍前處理、及去除加工刀紋、工件表面光亮拋光,鏡面拋光等。特別適合一些形狀復雜、微型精密零件、異型易變形薄臂、窄縫、薄片工的件拋光難題。去毛刺拋光機對大優點是,研磨拋光后不改變工件尺寸精度,外觀及手感顯著提高,是一些手工拋光、或進口拋光設備無法達到的拋光效果。精拋光后工件表面可達鏡面光亮。目前已經廣泛推廣于中小型零件批量生產加工,完全取代了落后的傳統拋光工藝,拋光效率、效益大大提高。
離心研磨拋光機的使用范圍:主要用于機械制造、電子零部件、儀表儀器、輕工、鐘表零件、軍工航天、紡織器材專件、汽車零部件、軸承行業、醫療器械、精密件、粉末冶金、五金沖壓、工藝品、工具等多種行業領域。對于中小型精密工件去毛刺、去飛邊、倒角、除銹、去氧化皮、去除加工紋痕、拋光、精拋光、鏡面拋光等性能顯著提高,可取代進口拋光設備,國內眾多生產型企業直接受益。
離心研磨機的優勢:快捷、特別是針對工件的加工更加有效。
1、它適用中小型的工件光飾、光整加工,特別適用陶瓷拋光。

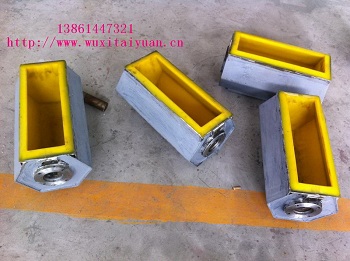

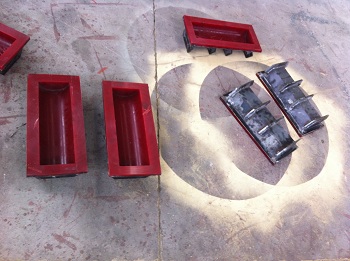

2、研磨機有XMW30,36,80,120,160,200,300,2400等型號機器,研磨滾筒內襯有橡膠和PU兩種膠體;研磨滾筒裝載有水平式和傾斜式兩種;鏈條傳動、同步帶傳動和齒輪傳動三種不同傳動方式,另有調速電機調速和變頻調速。
3、此機器噪音小、操作簡便。
二、規格及技術參數:
XMW120臥式離心研磨機
型號 |
XMW120 |
XMW160 |
外形尺寸(長×寬×高)mm |
1760×1390×1660 |
2000×1550×2020 |
重量Kg |
1500 |
2000 |
筒體名義容積L |
4×30 |
4×40 |
回轉體轉速rpm |
140 |
105 |
回轉半徑mm |
325 |
410 |
襯膠厚度mm |
8 |
8 |
主電動機功率Kw |
7.5 |
7.5 |
鏈輪電動機功率Kw |
0.25 |
0.25 |
主要工作原理如圖2所示:在轉動體的圓周上等距離地裝上四個六角滾筒,滾筒一方面隨轉動體轉動進行公轉,另一方面在鏈輪系統的作用下,滾筒繞自己的軸心線進行自轉(轉向相反)。滾筒的行星運動使?jié)L筒內的物質會因離心力的作用始終保持在滾筒內壁的外周一側。并在表層上產生流動層。在這個流動層內,研磨石和工件產生相對運動,并對工件表面進行細微切削、擠壓、從而使工件表面得到光整。
圖2
四、吊運、安裝及調整
1、吊運:在機座兩側的四個吊鉤上掛上鋼絲繩即可吊起。
注意:罩蓋頂部有兩個吊環螺釘,是用于拆卸罩蓋的,不得用于機床的吊運。
2、安裝:研磨機應放置在平整的混凝土地面上,水平度可以用在滾筒槽內裝滿水找出,或者用水平儀找出。
3、調整:
3.1從電源過來的電線,接于機座右側開關箱內的開關處,機座及操作盤必須接地!
3.2檢查主要回轉部位的各緊固螺栓是否有松動情況。
3.3確認滾筒的蓋是否蓋緊了。
3.4確認回轉方向是否與外殼所示箭頭一致。
3.5工件中會產生強烈的離心力,主要旋轉部分會發生松弛、偏斜等現象,進行30分鐘空載運轉,確認有無異常音響,并檢查調整,達到工件平穩可靠。
五,’操作與使用
1門的開關:
門向上開由于限位開關的作用,運轉用按鈕的開關不動作,只有點動按鈕可動作。(注意:開門時不要夾手,同時應避免開門運轉的情況。切記濕手不得觸及操作盤。)
2滾筒的停止:
本機主電機采用制動電機,停機時能有效制動,裝入或排出工件時滾筒及出料口應停在合適的位置,位置的調整可按正轉、反轉按鈕,出料口的位置可按點動調整。
3、滾筒蓋的取下、蓋上:
3.1把固緊桿的離合器拉向彈簧側,擋桿呈放松狀態。
3.2在固緊桿的手柄內插入一管子,旋轉使凸輪放松。
3.3撥下固緊桿,便可取下滾筒。蓋筒蓋時,可按以上做逆動作。
注:手柄桿之位置必須如圖3所示,壓至最低點,以免同拉桿相碰。
圖3
4、工件的裝入:
4.1 每只滾筒中工作物的體積(工件、研磨石、水等)最大不超過滾筒容積的45%~55%(即34~42L)。工件與研磨石的比一般為1:1~1:5,精細研磨時為1:10,具體的工件應經試驗后確定。
4.2一次的標準工作時間原則上為1小時左右,如認為有必要繼續工作時,應根據滾筒內襯膠層耐熱界限溫度不超過80℃,隔1小時左右更換水及研磨劑后再繼續進行作業。
4.3 四個滾筒的裝入量應該均等,因裝入量超過界限或裝入重量不均等,會出現不平衡和危險,應絕對避免。
4.4 裝入工件時,滾筒蓋以及滾筒邊緣之間夾有雜物時,因密封性不好,在運轉中會產生飛濺,故注意沖洗干凈。
5、研磨:
5.1 運轉準備及檢查:裝好工件、蓋好滾筒筒蓋,在運轉開始前在門全
開的情況下,進行大約1分鐘的點動運動,確認以下事項,運轉開始前必須進行檢查排除。
檢查項目
情況不良的原因
水的飛濺
1、滾筒蓋沒有蓋好
2、滾筒與滾筒蓋之間夾有異物
3、滾筒與滾筒蓋的接觸面有磨損
振動
1、四個滾筒的裝入量不均等
2、機械安裝不好
3、軸承及其它零件有磨損
噪音
1、回轉部分互相接觸
2、回轉部分有松動及磨損情況
碰撞聲
1、滾筒蓋壓緊裝置的擋桿未壓到位
2、擋桿碰撞擋水板
5.2運轉
5.2.1起動:運轉前的檢查完之后,關上門,把定時器設置在所定時間,
按一下運轉按鈕,開始起動,研磨指示亮。
注意:
1、門開著的話因限位開關的作用,即使按運轉按鈕也不會起動。
2、按點動按鈕僅作點運轉。
5.2.2停止:作了所定時間運轉后,時間一到,電動機自動停止,研磨指示燈滅。
注意:
1、緊急按鈕與停止按鈕只有在機器出現異常情況時使用,正常時不用操作。
6、工件的取出研磨完了后,要取出工件、研磨石時,按以下順序進行:
6.1按點動按鈕,使?jié)L筒停在便于卸料的所定位置,在制動電機的作用下回轉體處于固定位置。
6.2打開滾筒蓋,要注意緩緩地放開滾筒蓋的壓緊裝置的偏心體,因?yàn)樽鳂I(yè)條件會引起筒內呈高溫情況,快放開偏心體會造成高溫水的噴出傷人。
6.3按正、反轉按鈕,鏈輪減速機構使?jié)L筒自轉,排出工件、磨料等。
6.4用水把滾筒及滾筒蓋清洗干凈,防止留有異物使?jié)L筒蓋無法蓋緊而造成水的飛濺。
注意:點動按鈕僅在被按住的時候動作。
7、時間設定
時間設定要在滾筒停止時進行。
時間的設定可用面板上的時間繼電器實現。
時間繼電器的最大設定時間為0~99分鐘,本機是具有高研磨效果的離心式滾筒流動研磨機,標準研磨時間為30分鐘,研磨時間設在1小時之內。
